螺旋壓榨機

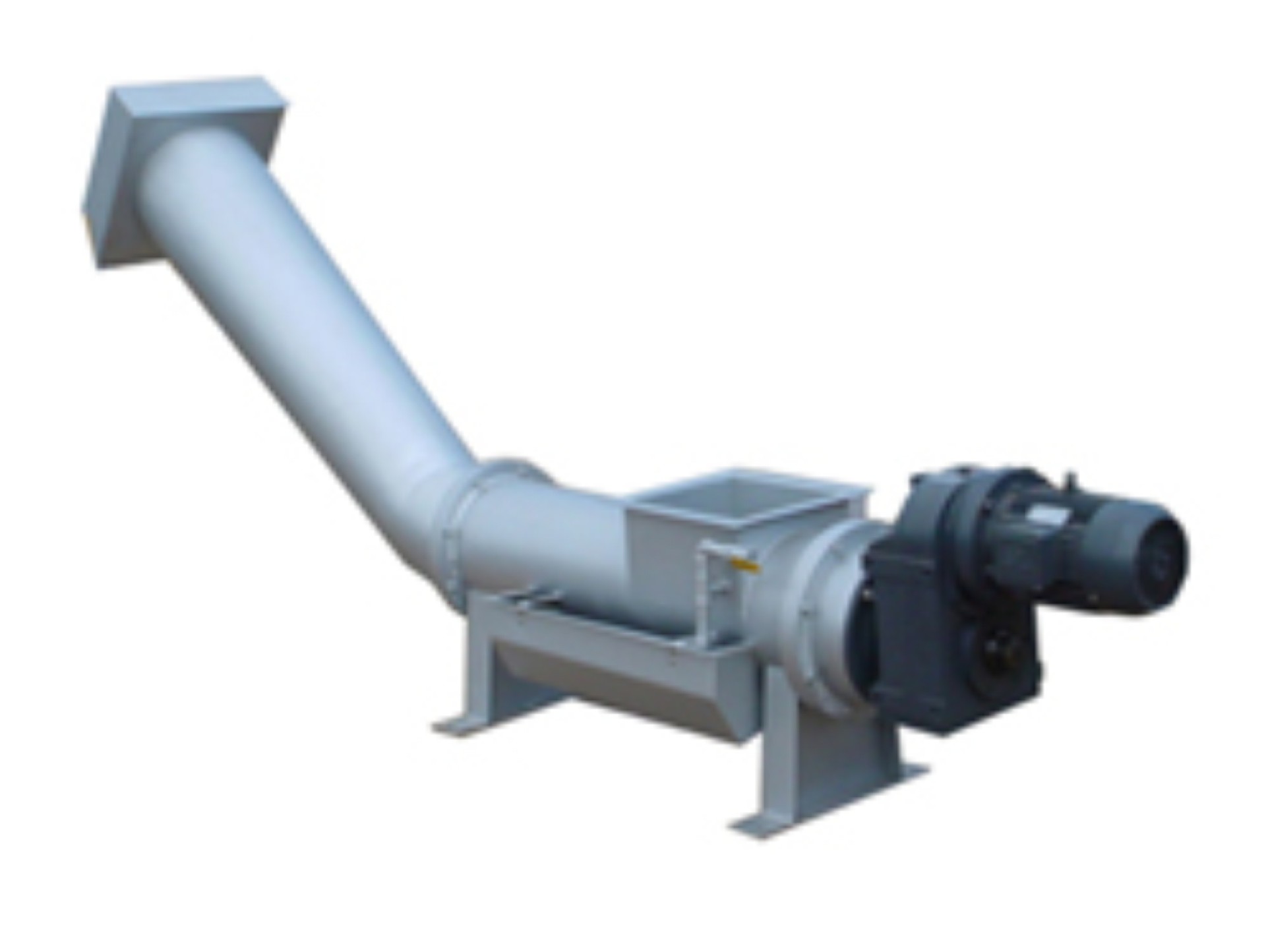

一、圖片
二、用途
螺旋壓榨機為格柵機配套設備，把格柵機撈取的污物通過該機壓榨以減少其水份和體積，便于運輸。
三、特點
結構簡單，占地面積小，安裝維護方便；除進出料口敞開外，其余部分均可加蓋封閉，物料不會(huì )外溢，減少空氣污染。
四、型號表示方法
五、構造及工作過程
螺旋壓榨機由擠壓螺旋、螺旋管、傳動部件、進料斗及卸料斗等組成。污物由進料斗進入螺旋管，在擠壓螺旋的作用下，壓縮、脫水后輸送至出渣口。
六、技術參數及尺寸
參數 型號 | 螺旋圈數 | 螺旋管 公稱尺寸 | A | B | C | D | E | H | G | H | 功率 （KW） |
LYZ219/6 | 6 | 219 | 400 | 380 | 1500 | 1030 | 400 | 540 | 422 | 1000 | 1.1 |
LYZ219/9 | 9 | 219 | 400 | 380 | 2100 | 1570 | 400 | 1080 | 422 | 1000 | 1.1 |
LYZ219/11 | 11 | 219 | 400 | 380 | 2500 | 1930 | 400 | 1440 | 422 | 1000 | 1.1 |
LYZ299/6 | 6 | 299 | 500 | 380 | 2150 | 1380 | 450 | 750 | 501 | 1200 | 3 |
LYZ299/9 | 9 | 299 | 500 | 380 | 3050 | 2240 | 450 | 1500 | 501 | 1200 | 3 |
LYZ299/11 | 11 | 299 | 500 | 380 | 3650 | 2740 | 450 | 2250 | 501 | 1200 | 3 |
LYZ402/6 | 6 | 402 | 600 | 380 | 2700 | 1940 | 750 | 900 | 622 | 1350 | 5.5 |
LYZ402/9 | 9 | 402 | 600 | 380 | 3900 | 2930 | 750 | 1980 | 622 | 1350 | 5.5 |
LYZ402/11 | 11 | 402 | 600 | 380 | 4700 | 3590 | 750 | 2640 | 622 | 1350 | 5.5 |
